Профиль
Метод пултрузии заключается в получении композитного профиля посредством протягивания пропитанной полимерным связующим стеклоткани через предварительно нагретую формообразующую фильеру. За счёт термореактивного процесса в фильере стекловолокно и смола образуют особо прочный материал, из которого получают композитный профиль заданного сечения. Сечение профиля может быть любым: труба, уголок, стержень, швеллер и т.д.
Обширный перечень профилей различной конфигурации предоставляет возможность использовать их в любых отраслях: архитектуре, химической промышленности, авто- и вагоностроении, городской инфраструктуре и пр.
Преимущества
Стеклопластик - это превосходный материал, совмещающий в себе свойства дерева, металла и полимера и не имеющий недостатков, свойственных термопластам:
- низкая теплопроводность;
- высокая механическая и диэлектрическая прочность;
- устойчивость к агрессивным средам и резким перепадам температур;
- биологическая и атмосферная стойкость.
Композитные изделия значительно превосходят аналогичные конструкции по сроку службы, а физико-механические свойства стеклопластика позволяют работать с данным материалом в широком диапазоне температур: от -70 до +170 градусов.
По заказу компания АвестПласт готова выполнить профили индивидуальной формы любой конфигурации.
Типоразмеры

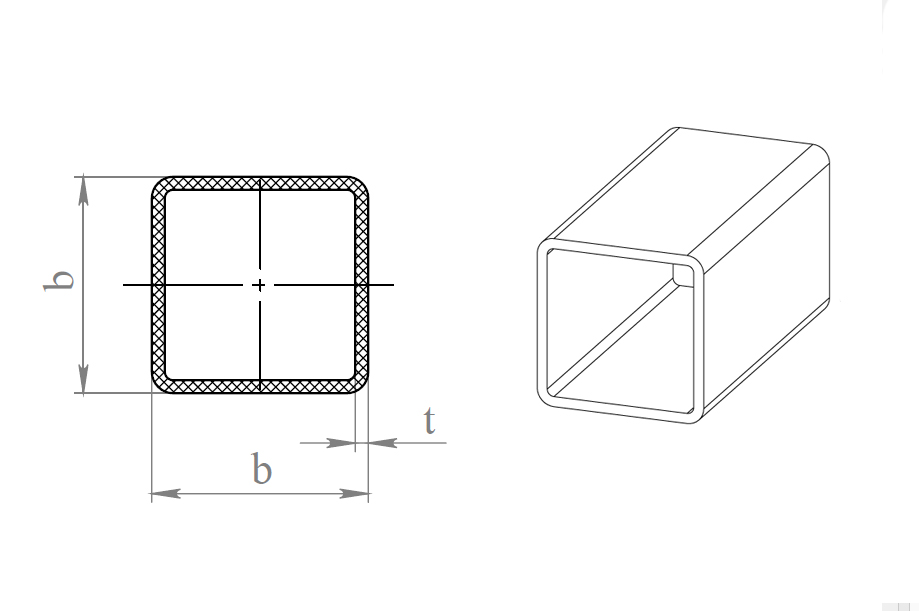

ТРУБА КВАДРАТНАЯ
|
|
Высота |
Ширина |
Толщина |
Вес |
| h, мм |
b, мм |
t, мм |
M, кг/м |
| 25 |
25 |
3 |
0,49 |
| 40 |
40 |
3 |
0,82 |
| 44 |
44 |
3 |
0,91 |
| 50 |
50 |
3 |
1,05 |
| 50 |
50 |
4,7 |
1,59 |
| 60 |
60 |
4,7 |
1,94 |
| 100 |
100 |
6 |
4,21 |

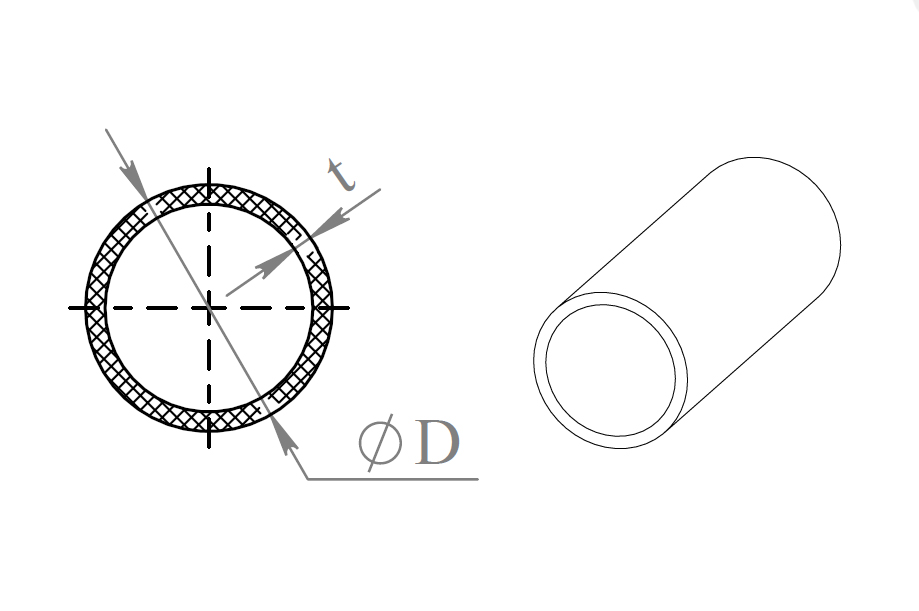

ТРУБА КРУГЛАЯ
|
|
Внешний диаметр
|
Внутренний диаметр
|
Толщина
|
Вес
|
| D, мм
|
d, мм
|
t, мм
|
M, кг/м
|
| 21 |
15 |
3 |
0,32 |
| 32 |
26 |
3 |
0,43 |
| 38 |
32,5 |
2,75 |
0,52 |
| 110 |
98 |
6 |
3,67 |

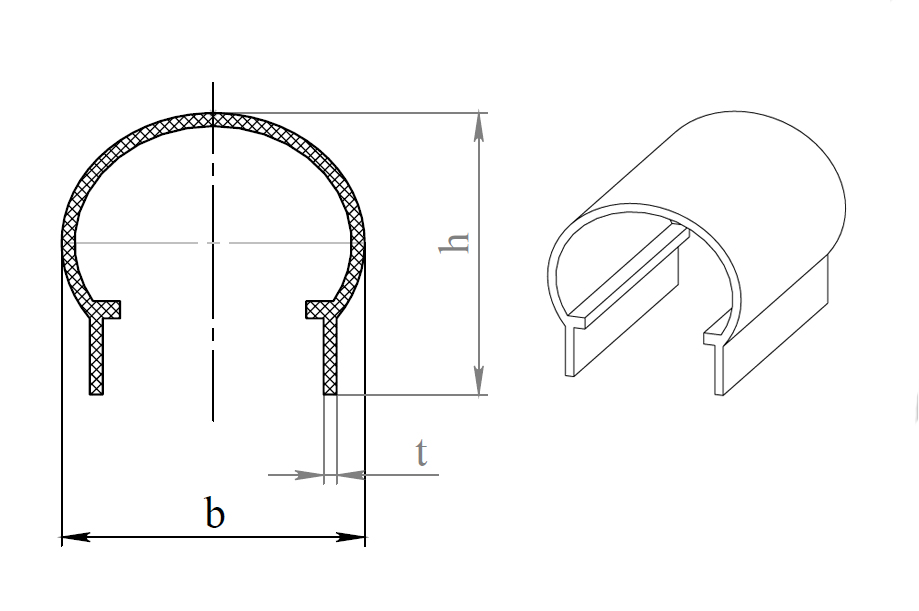

ПОРУЧЕНЬ
|
|
Высота профиля |
Ширина профиля |
Толщина профиля |
Вес |
| h, мм |
b, мм |
t,мм |
M, кг/м |
| 70 |
65 |
3 |
1,11 |

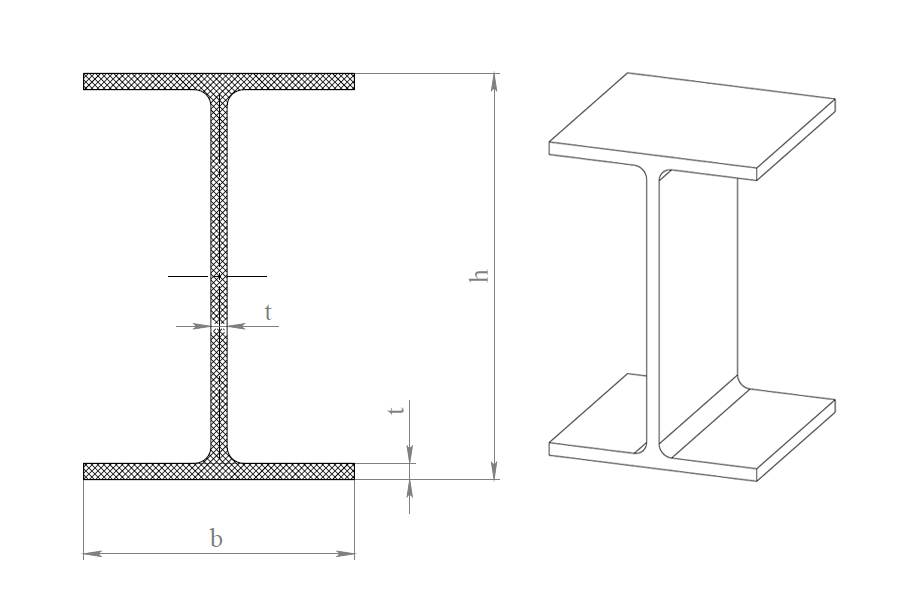

ДВУТАВР
|
|
Высота |
Ширина |
Толщина |
Вес |
| h, мм |
b, мм |
t, мм |
M, кг/м |
| 150 |
100 |
6 |
3,82 |
| 200 |
100 |
10 |
7,20 |

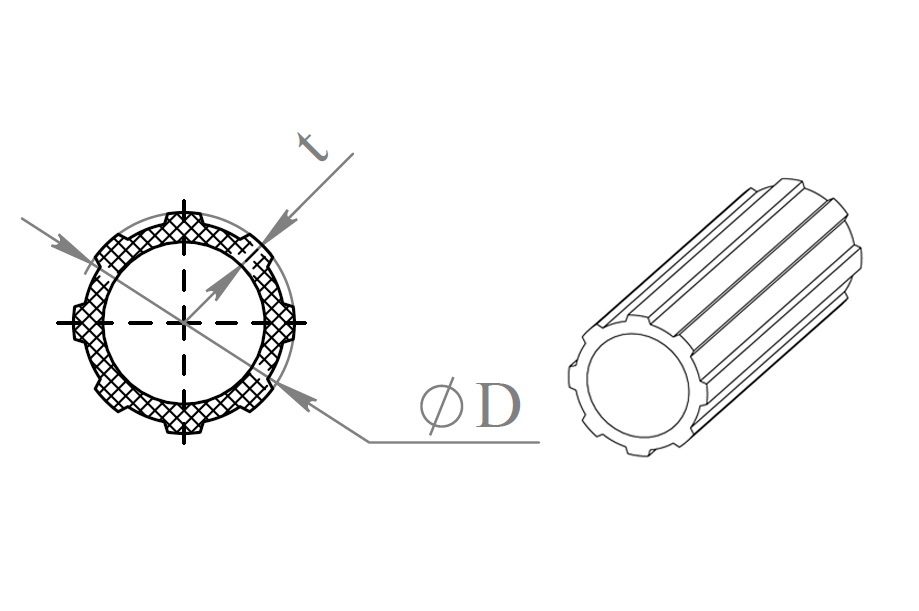

ТРУБА РИФЛЕНАЯ
|
|
Внешний диаметр |
Внутренний диаметр |
Толщина |
Вес |
| D, мм |
d, мм |
t, мм |
M, кг/м |
| 34 |
25 |
5 |
0,68 |

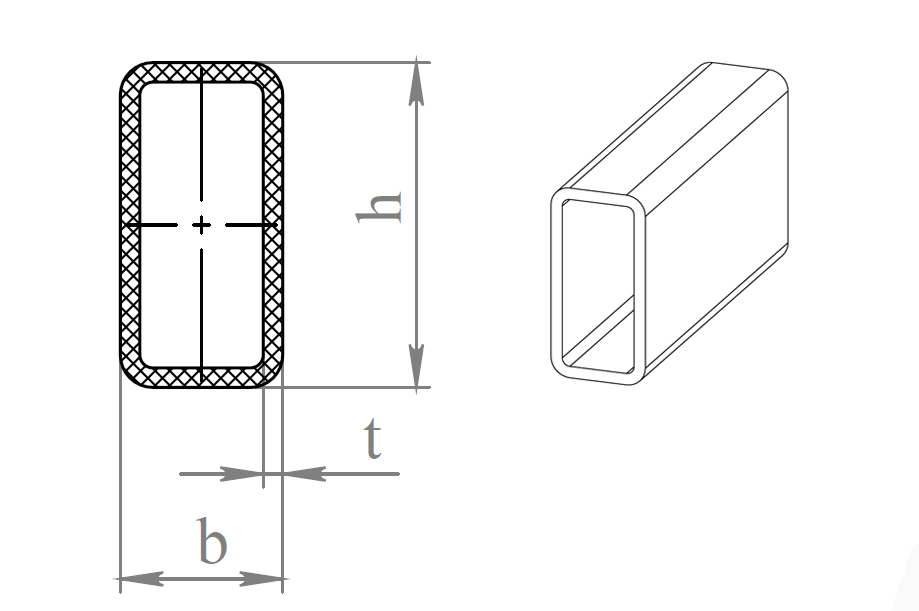

ТРУБА ПРЯМОУГОЛЬНАЯ
|
|
Высота |
Ширина |
Толщина |
Вес |
| h, мм |
b, мм |
t, мм |
М, кг/м |
| 50 |
25 |
3 |
0,77 |
| 100 |
50 |
4,7 |
2,46 |

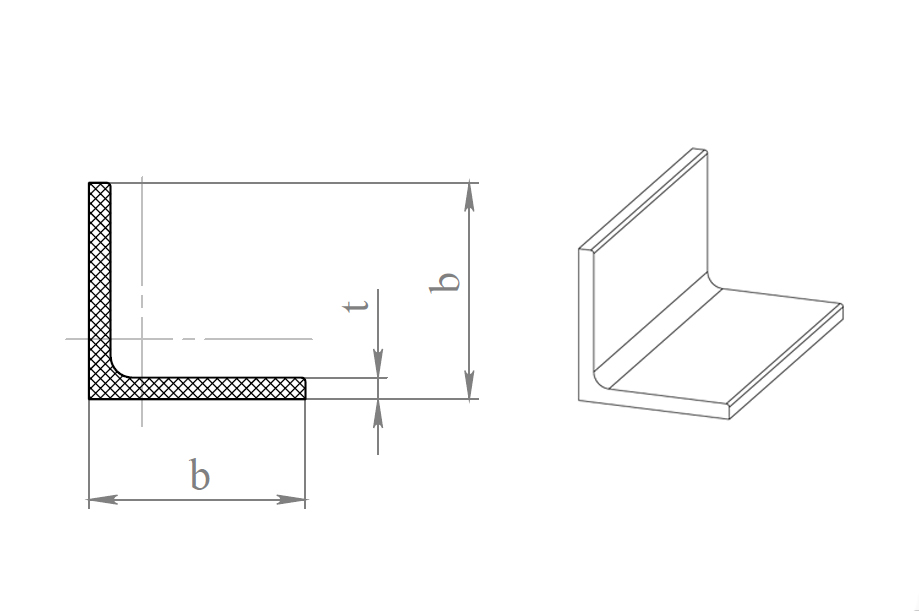

УГОЛОК
|
|
Высота |
Ширина |
Толщина |
Вес |
| h, мм |
b, мм |
t, мм |
M, кг/м |
| 25 |
25 |
3 |
0,26 |
| 40 |
40 |
3 |
0,43 |
| 50 |
50 |
5 |
0,84 |
| 75 |
75 |
6 |
1,62 |

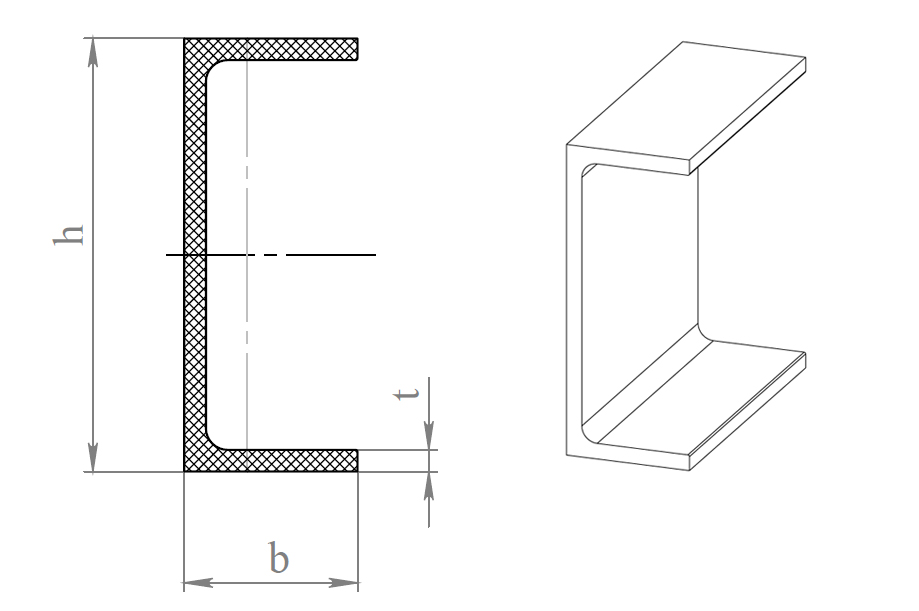

ШВЕЛЛЕР
|
|
Высота |
Ширина |
Толщина |
Вес |
| h, мм |
b, мм |
t, мм |
M, кг/м |
| 45 |
20 |
3 |
0,44 |
| 100 |
40 |
5 |
1,60 |
| 150 |
50 |
6 |
2,69 |
| 200 |
60 |
8 |
4,57 |
Характеристики композитного профиля
| Механические свойства |
Единица измерения |
Показатель |
| Предел прочности при растяжении (вдоль) |
МПа |
226,9 |
| Предел прочности при растяжении (поперек) |
МПа |
51,6 |
| Модуль упругости при растяжении (вдоль) |
ГПа |
17,2 |
| Модуль упругости при растяжении (поперек) |
ГПа |
5,5 |
| Предел прочности при сжатии (вдоль) |
МПа |
226,9 |
| Предел прочности при сжатии (поперек) |
МПа |
113,4 |
| Модуль упругости при сжатии (вдоль) |
ГПа |
20,6 |
| Модуль упругости при сжатии (поперек) |
ГПа |
6,9 |
| Предел прочности при изгибе (вдоль) |
МПа |
226,9 |
| Предел прочности при изгибе (поперек) |
МПа |
75,6 |
| Модуль упругости при изгибе (вдоль) |
ГПа |
11 |
| Модуль упругости при изгибе (поперек) |
ГПа |
5,5 |
| Модуль упругости |
ГПа |
19,2-22,0 |
| Модуль сдвига |
ГПа |
2,9 |
| Коэффициент Пуассона (вдоль) |
мм/мм |
0,35 |

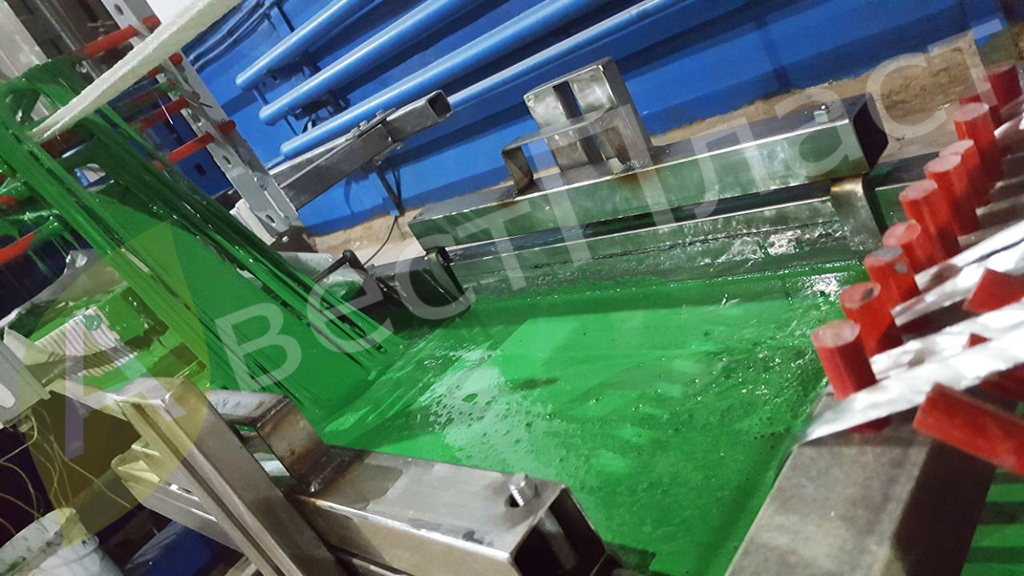

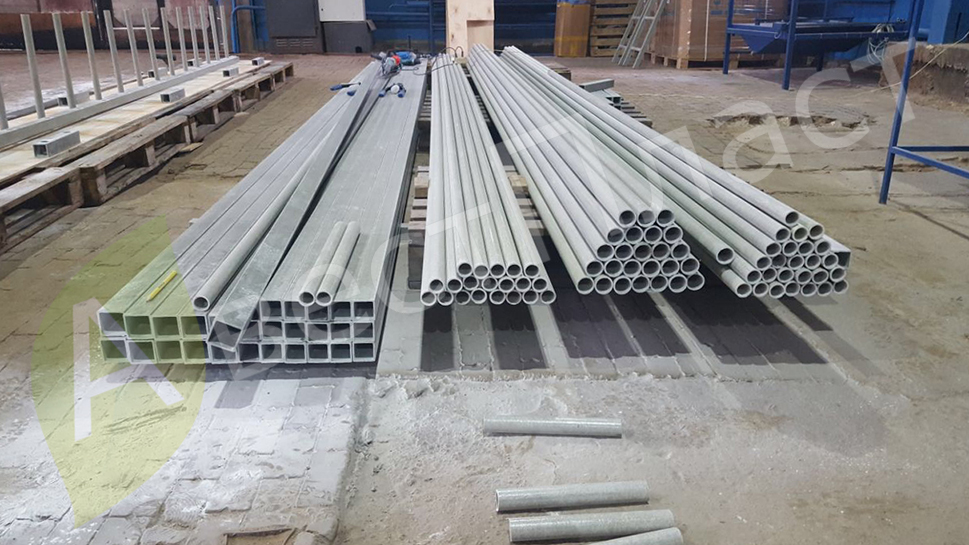

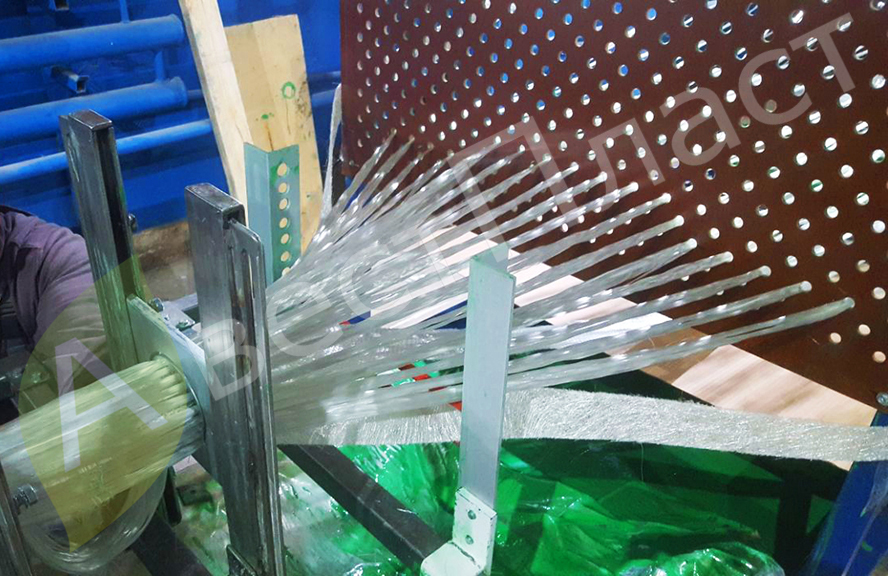

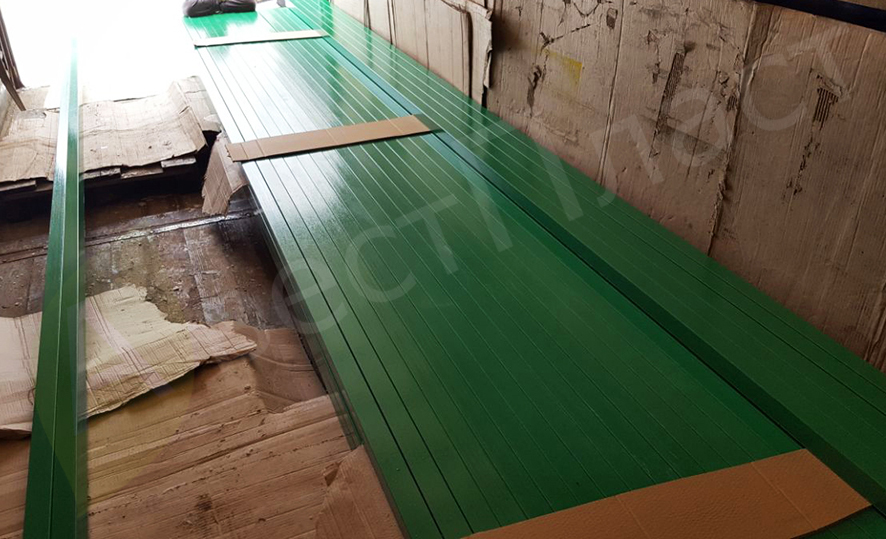

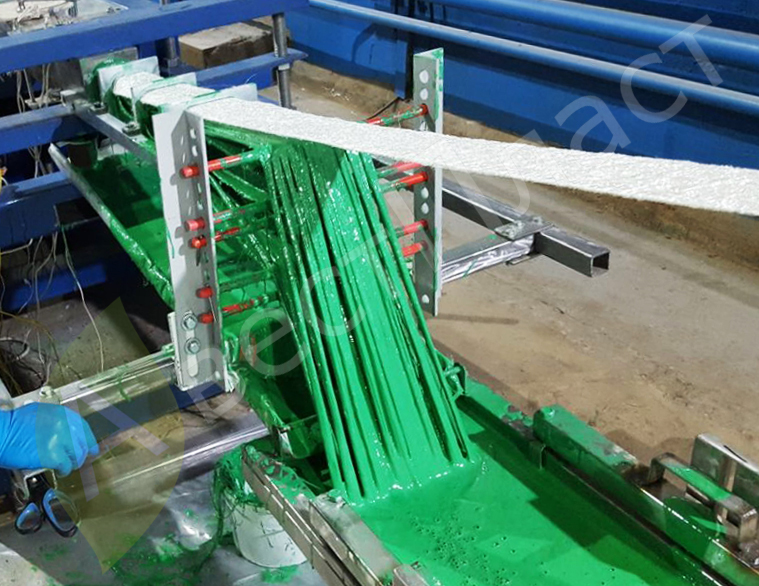

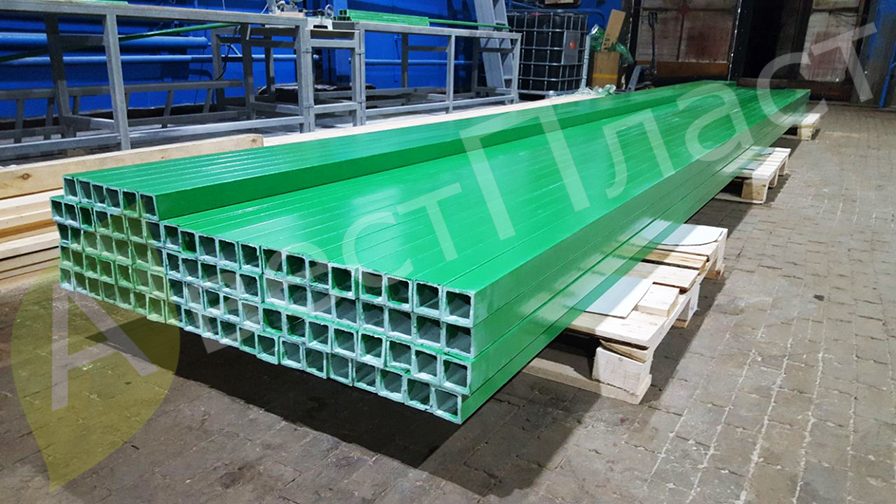

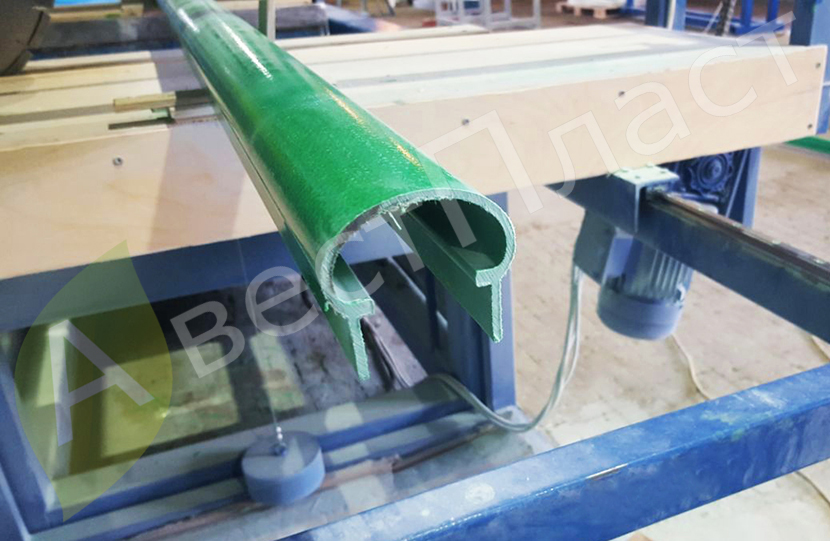

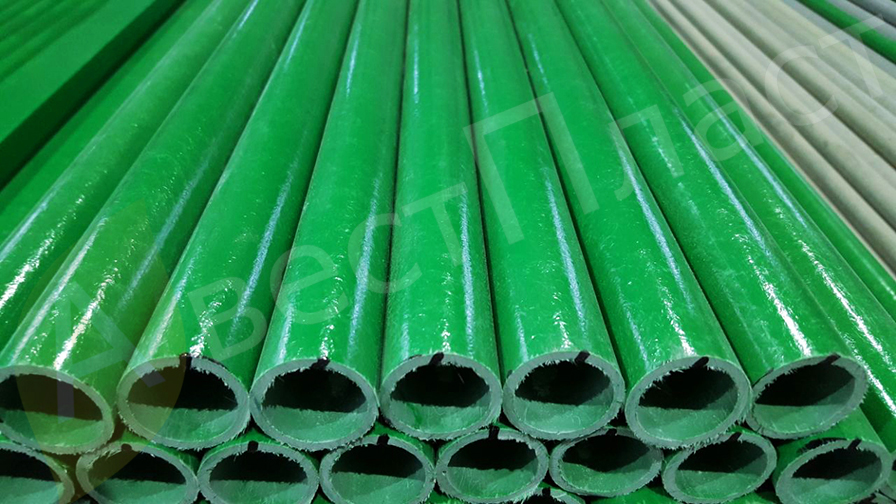

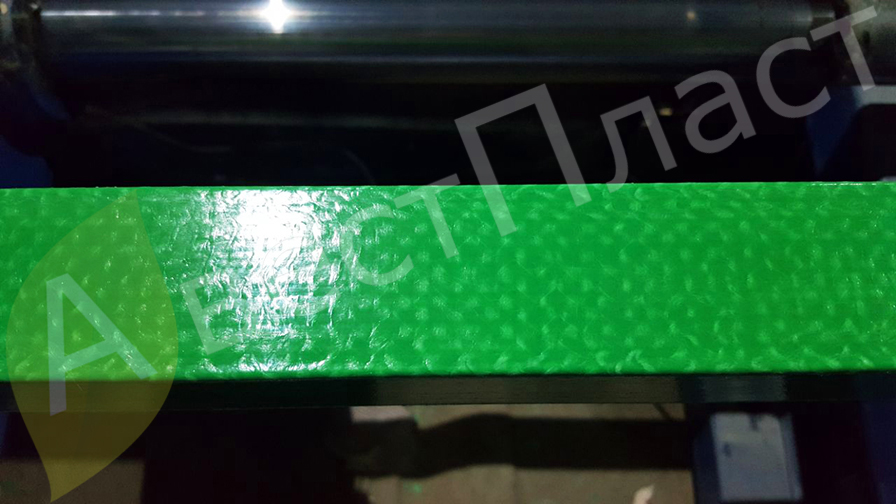

Фотографии композитного профиля
|
